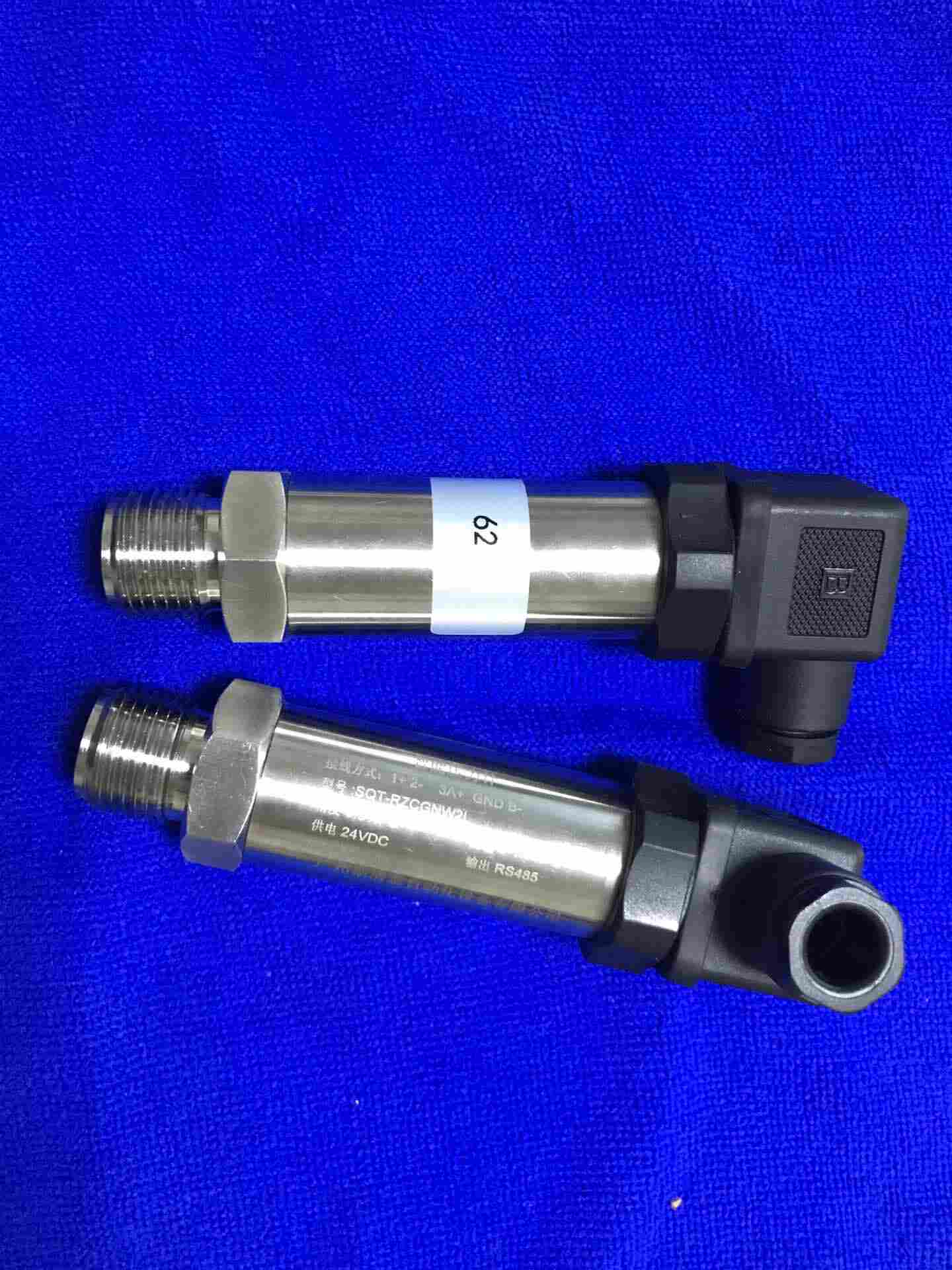

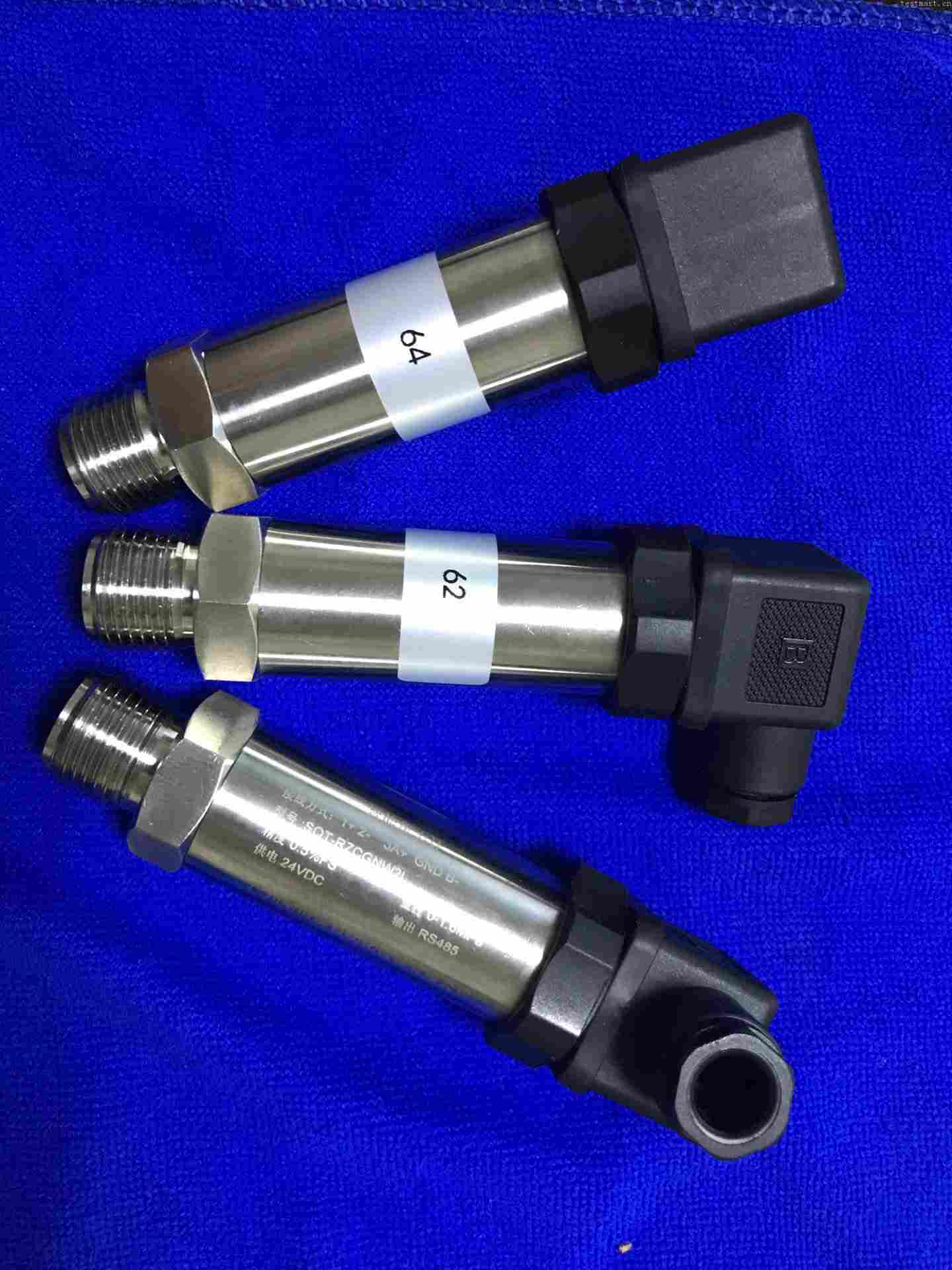

(RS485通讯型)SQT-RZ压力变送器

 （(MODBUS通讯型)SQT-RZ压力变送器使用说明书）



一、(MODBUS通讯型)SQT-RZ压力变送器产品概述

RS485接口的网络型压力变送器，通过以微处理器为核心的高集成度电路，可靠的实现压力信号的采集和处理以及RS485通讯输出，为用户提供便宜的压力采集方案。

l DC24V供电，RS485接口;

l 标准MODBUS RTU通讯协议

l 输入可5点折线修正;

l 通讯接口全数字式调试;

l 宽动态信号输入；

l 高集成度、抗干扰设计及软硬件看门狗

l 高精度，低温漂；

二、(MODBUS通讯型)SQT-RZ压力变送器技术指标

供电电源：	DC12～36V（DC24V）
采样速率：	10次/秒
精度：	±0.5％/0.2%/0.1%
RS485通讯速率：	19200/9600/4800/2400bps四种可设
RS485通讯协议：	标准MODBUS RTU
RS485通讯数据报文格式：	N,8,1；   O,8,1；    E,8,1
温度漂移：	<40ppm/℃
工作温度：	温度－20～+80℃ 温度<85%RH.
功耗：	小于0.2W
尺寸	13CM



(MODBUS通讯型)SQT-RZ压力变送器采用，美国纯进口的单片机和纯进口的运算放大器，抗干扰强，温漂小，功耗低，保证产品质量。

高精度 温漂低.

(MODBUS通讯型)SQT-RZ压力变送器可以支持输入类型：

压力大量程：-100Kpa~40MPA；订货前请确认适合您的量程范围！

电源：12~25VDC，建议使用前咨询一下。

输出：485(标准modbus协议)（特殊定制其它输出信号接口，其它外观详情咨询。）

订货之前，恳请先联系本单位，确认好各个参数。

核心器件都是进口，抗干扰强。



(MODBUS通讯型)SQT-RZ压力变送器协议部分：

一、概述prefix = o ns = "urn:schemas-microsoft-com:office:office"

(MODBUS通讯型)SQT-RZ压力变送器本通讯协议采用标准Modbus协议，所用的传输模式为RTU模式。Modbus协议是一种主-从式协议。

任何时刻只有一个设备能够在线路上进行发送。由主站管理信息交换，且只有它能发起。它会相继对从站进行轮询。除非被主站批准，否则任何从站都不能发送消息。从站之间不能进行直接通信。

协议帧中不包含任何消息报头字节或消息字节结束符。

它的定义如下：

从站地址

请求代码

数据

CRC16



从站地址：- 地址必须在1到247之间。

- 每个地址在网络设备环境中必须。

数据    ：  以二进制代码传输。

CRC16 ：  循环冗余校验参数。

当间隔时间长于或等于3.5字符时，即作为检测到帧结束。



1、(MODBUS通讯型)SQT-RZ压力变送器通讯口设置

通讯方式   异步串行通讯接口，如RS-485，RS-232，RS-422等

波特率     2400、4800、9600、19200bps（可由设定仪表参数相互更改，默认9600）

2、字节数据格式

. 一位起始位

. 八位数据位

. 一位停止位

. 无校验

1

*

*

*

*

*

*

*

*

1

  1位起始位                8位数据位                   1位停止位

 3、仪表通讯帧格式

下表给出由本公司数显仪工作在从机模式时的的Modbus功能，并规定其限值。



从站编号：本机仪表地址，地址必须在1到247之间，且同一总线上各仪表地址不可重复。

地址为0时用于广播功能，且此时只有写功能有效。单字节。

 功能代码：“读”和“写”功能是从主站角度定义的。单字节。

功能代码	Modbus名	功能名	广播	一次连续的N的大值
3 (0x03)	Read Holding Registers	读N个寄存器值	NO	24
16 (0x10)	Write Multiple Registers	写N个寄存器值	YES	24



首寄存器地址：要读取的个内部寄存器的地址。双字节。每个内部寄存器的值数据为双字节。

  寄存器数：要读取或修改的内部寄存器个数。双字节。

  读取的字节数：被读取的内部寄存器的数据的字节数。单字节。

     CRC16：循环冗余校验参数。



   1) 读N个输出字：功能3

注意： Hi = 高位字节，Lo = 低位字节。

此功能可被用于读取参数，而无论类型如何。

主站请求

从站编号	0x03	首寄存器地址		寄存器数		CRC16
		Hi	Lo	Hi	Lo	Lo	Hi

        1 字节     1 字节         2 字节              2 字节               2 字节



从站响应

从站编号	0x03	读取的字节数	首寄存器数值		……	末寄存器数值		CRC16
			Hi	Lo		Hi	Lo	Lo	Hi

1字节   1字节    1字节        2 字节               2 字节          2 字节





例1：使用功能3读取从站1上的1个字（地址0003H,见附表）

主站请求

0x01

0x03

0x00

0x03

0x00

0x01

0x74

0x0A

        1 字节     1 字节         2 字节              2 字节               2 字节



从站响应

0x01

0x03

0x02

0x00

0x11

0x78

0x48

         1字节       1字节      1字节             2字节                  2字节



2) 写1个输出字：功能16（0x10）

主站请求；写整数

从站编号	0x10	首寄存器地址		寄存器数		字节数	首字数据		……	CRC16
		Hi	Lo	Hi	Lo	0x02	Hi	Lo		Lo	Hi

      1字节  1字节      2 字节          2 字节       1字节         2字节                2字节



从站响应

从站编号	0x10	首寄存器地址		寄存器数		CRC16
		Hi	Lo	Hi	Lo	Lo	Hi

1字节   1字节          2 字节                    2 字节                2 字节





3) 异常响应

当从站不能执行发送给它的请求时，它将返回一个异常响应。

异常响应的格式：

从站地址	响应代码	错误代码	CRC16
			Lo	Hi

1字节     1字节      1字节          2 字节



响应代码：请求的功能代码 + 0x80（高位被置为1）。(读取：为0x83 ；写为0x90)

错误代码：

1 = 请求中需访问寄存器地址不在寄存器地址范围内。

2 = 数据大值。（整形起始地址+大值 11 ；浮点为5）

3 = 从站写保护，解锁需要修改LCK标志位。

4 = 数据过数据的量程。

仪表内部参数对应地址表（范围：0--161）：

 提示：获取测量值命令，地址为1 的命令码  01 03 00 0b 00 01 f5 c8

回复：01 10 00 0A 00 04 E1 C8
